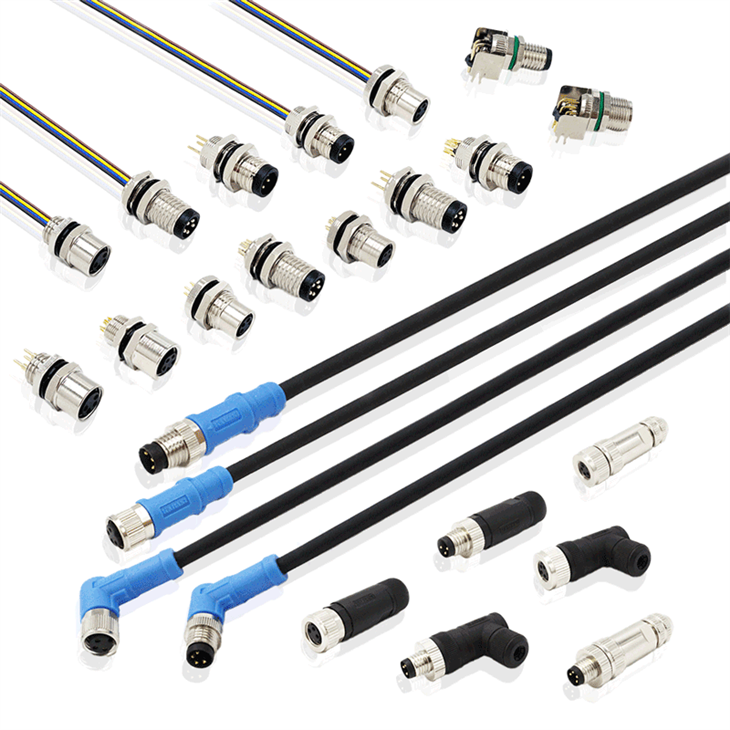

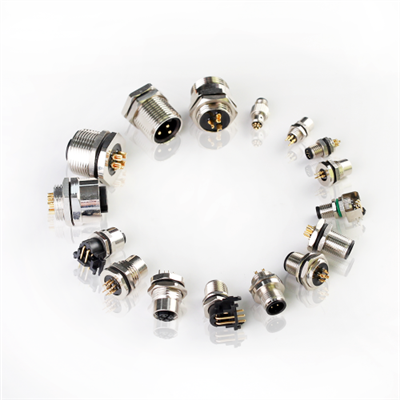

Мушки, женски равни угаони вијак М8 конектор 3 пин



М5/ М8/ М12/ М16/ М23/ М7"8 кружни серијски конекторисе широко користе у ваздухопловству, војсци, аутомобилској, електроенергетској, механичкој, аутоматизацији, као и електросервисној индустрији.



М8 конектор 3 пинје обично направљен од метала или пластике, где метални конектори обезбеђују бољу механичку чврстоћу и ЕМЦ перформансе, док пластични конектори имају боља својства хидроизолације. Било да су метални или пластични конектори, они су веома добри у отпорности на вибрације, воду и корозију. М8 конектори су погодни за разне апликације индустријске аутоматизације и посебно су потребни за пренос сигнала и снаге између робота, контролера, сензора и актуатора. Због својих одличних карактеристика, користи се иу тешким индустријским окружењима као што су фабрике, постројења за пречишћавање воде, индустрија нафте и гаса и хемијска индустрија.



Садржај:

Кључне карактеристике и предности М8 3пин конектора

Техничке спецификације М8 3пин конектора

Примарне примене М8 3пин конектора

Честа питања о 3Пин М8 конекторима



Кључне карактеристике и предности М8 3пин конектора:
1) ИП67 ЗАШТИТА:Потпуно водоотпоран и{0}}отпоран на прашину. Може се потопити у воду до 1 метар 30 минута.
2) ОТПОРНО НА ВИБРАЦИЈЕ{1}}:Механизам за закључавање{0}}у шрафовима обезбеђује стабилну везу, чак и у индустријским окружењима са високим{1}}вибрацијама.
3) ТРАЈНА КОНСТРУКЦИЈА:Високо{0}}квалитетно ПБТ пластично кућиште пружа одличну отпорност на уља, хемикалије и ударце.
4) ПОУЗДАНА ПРОВОДНОСТ:Позлаћене{0}}месингане игле пружају ниску отпорност, супериорну отпорност на корозију и стабилан пренос сигнала/снаге.
5) ЛАКО САСТАВЉАЊЕ:Алат{0}}мање или једноставно савијање/гурање-у дизајну за брзу инсталацију на терену без специјализоване опреме.
6) КОМПЛЕТ СПРЕМАН ЗА-Употребу:Набавите и мушке (пин) и женске (утичнице) конекторе за монтирање на плочу у једном практичном паковању од 10 комада.



Техничке спецификације М{0}}пин конектора:

Број контаката	3/4 Пин
Пол	Мушко/женско
Кодирање	A
Отпор контакта	Мањи или једнак 10мΩ
Завршетак	Сцрев
Спојница	Тхреадед
Називни напон	3 Пинс: 60В 4 пинова: 30 В
Називна струја	4A
Контакт материјал	Позлаћена легура бакра{0}}
Материјал шкољке	ПА/ПБТ
Изолациони материјал	ПА
ИП Ратинг	ИП67
Температурни опсег	-40 степени ~+85 степени



Примарне примене М{0}}пин конектора:

1. Индустријски сензори (близина, фотоелектрични, притисак)
М{0}}пин конектор је индустријски{1}}стандардни спас за широк спектар сензора у фабрици. Његова компактна величина и робустан дизајн чине га идеалним за ове критичне{3}}уређаје за прикупљање података.

1) Сензори близине:Користи се за откривање присуства металних предмета без физичког контакта. Навој за закључавање М8 конектора-отпоран на вибрације обезбеђује да веза остане сигурна на брзим-покретним монтажним линијама или роботским рукама, спречавајући лажне сигнале и застоје производње.

2) Фотоелектрични сензори:Користи се за откривање објеката, мерење удаљености или бројање предмета помоћу светлосног зрака. Заптивка са ИП67 оценом је неопходна овде, штити осетљиве електричне контакте од прашине, влаге и расхладних течности које се обично налазе у индустријским окружењима, гарантујући доследне перформансе.

3) Сензори притиска:Надгледајте хидрауличне и пнеуматске системе. Сигурна веза и поуздани позлаћени-контакти М8 конектора обезбеђују непрекидан сигнал контролном систему, што је од виталног значаја за одржавање прецизног нивоа притиска и спречавање кварова система.



2. ПЛЦ и У/И модули контролера

1) Ефикасност свемира:У контролним панелима са високом И/О густином, компактни М8 фактор облика омогућава више конекција у ограниченом простору у поређењу са већим конекторима као што је М12.

2) Модуларност и могућност сервисирања:Они стварају брзе{0}}тачке за искључивање, чинећи брзу и лаку инсталацију, замену или решавање проблема са појединачним уређајима без поновног ожичења целог контролног ормана. Ово драстично смањује време застоја машине током одржавања или реконфигурације.



3. Мали актуатори и вентили
1) Мали соленоидни вентили:Обично се користи за контролу протока ваздуха или течности у пнеуматским системима. М8 конектор обезбеђује и напајање и контролни сигнал у једном, робусном пакету који може да издржи вибрације и повремене ударце типичне за машине.

2) Компактни електрични актуатори:За задатке који захтевају ограничено линеарно или ротационо кретање. Безбедни механизам за закључавање{1}}завртња конектора спречава да се олабави услед покрета самог актуатора, обезбеђујући конзистентан рад.



Честа питања о 3Пин М8 конекторима:
1) П: Која је разлика између 3-пинских и 4-пинских М8 конектора?
О: 3-пин се обично користи за уређаје као што су ПНП/НПН сензори (напајање, сигнал, уземљење). 4-пин се често користи за уређаје са двоструким сигналом, ИО-Линк или Етхернет. Проверите таблицу са подацима вашег уређаја.

2) П: Да ли су ови компатибилни са стандардним сензорима?
О: М8 је индустријски{1}}стандардни навој. Све док се број пинова поклапа и то је стандардни интерфејс сензора/актуатора, они су унакрсно-компатибилни. Препоручујемо да проверите механички цртеж у односу на ваш уређај. Такође прихватамо прилагођавање.

3) П: Који алати су ми потребни да их саставим?
О: Обично су потребни само скидач жице и мали одвијач. Нису потребни посебни алати за пресовање.



Спремни да унапредите своје пројекте?Контактирајте насданас да затражите најновији каталог производа и конкурентне цене. Задовољство нам је да понудимо узорке за процену и поздрављамо упите о прилагођеним поруџбинама како бисмо испунили ваше тачне захтеве.
