У захтевном свету аутомобилског инжењерства, свака компонента мора да издржи живот у сталном кретању. Међу њима, електрични конектор-који се често броји у стотинама или хиљадама по возилу-суочен је са јединственим и немилосрдним противником: замором изазваним вибрацијама-. Захтев да аутомобилски конектори задовоље изузетно строге стандарде вибрација и механичког замора није произвољна спецификација; то је-императив без преговарања за безбедност, функционалност и дуговечност возила. За разлику од стационарног потрошачког уређаја, аутомобил је платформа трајних, више{7}}осних вибрација где електрични континуитет не може бити питање „ако“, већ гаранција „колико дуго“.
Неумољиво окружење аутомобилских вибрација
Профил вибрација возила је сложен, свеприсутан и деструктиван:
- Више{0}}осни и широки спектар:Вибрације потичу од мотора, мењача, несавршености пута и динамике шасије. Јављају се на све три осе (Кс, И, З) и широм широког спектра фреквенција, од ниско-котрљања каросерије до високо{2}}хармоника мотора.
- Континуирано и кумулативно:Ово није повремени догађај. Током животног века возила од 150,000+ миља, конектор може да издржи милијарде циклуса стреса. Ово чини вибрације примарним покретачем замора материјала и механизама хабања који полако смањују перформансе.
- Појачано на кључним локацијама:Конектори у моторном простору, на мењачу или у оквиру вешања/точкова су подвргнути најтежим г-силама, због чега су њихови критеријуми дизајна најригорознији.
Механизам квара језгре: фритајућа корозија
Најподмуклији ефекат вибрација на конекторе није грубо механичко ломљење, већ микроскопски феномен који се зове корозија фреттинг-а. Ово је примарни разлог зашто су стандарди вибрација тако критични.
- Процес:Под вибрацијама, спојени пин и утичница доживљавају микро-скопско релативно кретање (обично у опсегу од 10-100 микрометара). Овај покрет је довољан да се пробије танка, заштитна површинска облога (обично калајна или златна) на контактима.
- Хемијска реакција:Изложени основни метал (обично легура бакра) оксидира у присуству ваздуха и влаге. Овај оксид (нпр. оксид бакра) је тврда керамика која није-проводна.
- Електрична последица:Честице оксида се акумулирају на контактној површини, делујући као изолатор. Ово узрокује драматично и нестабилно повећање контактног отпора (ЦРЕС).
- Неуспех:Повећан контактни отпор доводи до пада напона, проблема са интегритетом сигнала, локализованог грејања (губици И²Р) и на крају, испрекиданих веза или потпуног квара кола. Ово се манифестује у возилима као спорадичне грешке сензора, светла упозорења, кварови у систему инфо-забаве или кварови у погону.
Одговор индустрије: ригорозни стандарди за испитивање вибрација
Да би симулирала животни век вибрација возила у компримованом временском оквиру, аутомобилска индустрија је развила строге и стандардизоване тестове валидације. Они су садржани у спецификацијама као што су УСЦАР-2 (САД), ЛВ214 (немачки произвођачи аутомобила) и разним ИСО стандардима.
- Профили синусоидних и насумичних вибрација:Тестира конекторе и контролисаним{0}}премањима фреквенције и реалистичним, насумичном спектру вибрација који опонашају стварне податке о путу.
- На{0}}Надгледање на лицу места:Оно што је најважније, конектори вибрирају док су под електричном енергијом и под оптерећењем. Континуирана „струја монитора“ ниског-нивоа се пропушта кроз коло да би се открио било какав тренутни прекид или скок отпора који премашује строги праг (нпр. прекид од 1 микросекунде или повећање од 1 ома). Ово хвата повремене кварове који су обележје нервозе.
- Циклус температуре и влажности:Често се изводи у комбинацији са термичким циклусима (нпр. температура/влажност/вибрације, ТХВ тестови) да би се убрзали процеси корозије и реплицирали под-условима хаубе.
- Тест "8 узорака":Стандардна секвенца издржљивости која комбинује вибрације са термичким циклусом и механичким ударима, представљајући пуни животни циклус конектора.
Стратегије дизајна за превазилажење замора од вибрација
Да би прошли ове тестове и осигурали поузданост на терену, инжењери конектора користе-вишеструки приступ дизајну:
1) Дизајн контакта и материјали:
- Дизајн велике-нормалне силе:Повећање нормалне силе опруге женског терминала побољшава контактни притисак, што смањује микро-померање и обезбеђује боље електрично гасно-непропусно заптивање.
- Платинг{0}}отпорне облоге:Прелазак са чистог калаја (склоног нагризању) на калај или легура сребра са блиставим златом- или коришћење мазива посебно формулисаних да спрече стварање и хабање оксида.
- Двоструки{0}} или више-контактни системи:Ови дизајни обезбеђују редундантне контактне тачке, обезбеђујући да чак и ако једна тачка деградира, остаје алтернативна струјна путања.

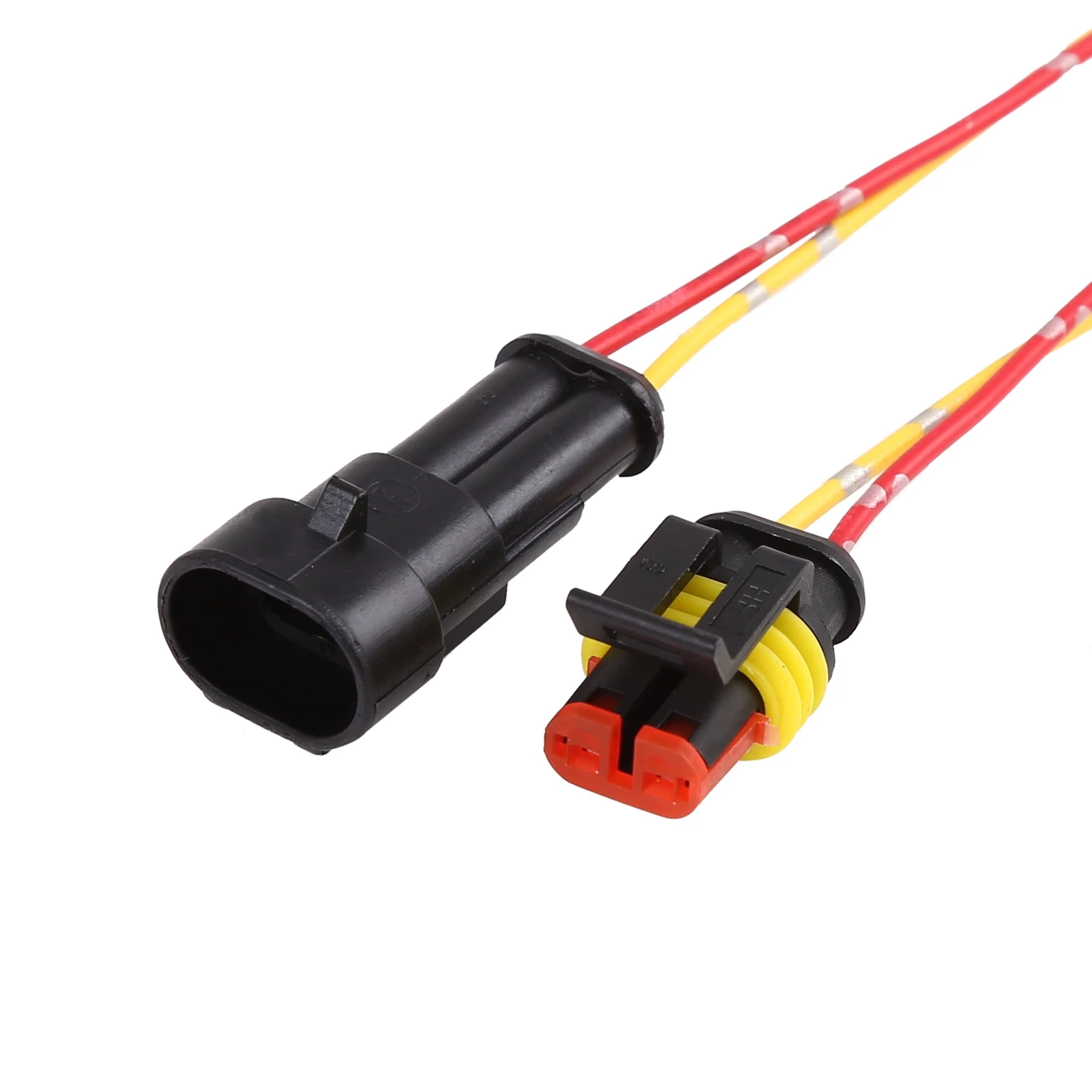

2) Архитектура кућишта конектора и закључавања:
- Робусне примарне и секундарне браве:Кућиште конектора мора имати ЦПА (Цоннецтор Поситион Ассуранце) резу и ТПА (Терминал Поситион Ассуранце) браву. Ове карактеристике спречавају да се конектор распари и да се терминали повуку унатраг због вибрација.
- Растерећење напрезања и управљање жицама:Одговарајуће улошке за каблове и стезаљке за ублажавање натезања су од кључне важности за спречавање преноса енергије вибрација директно на крхки спој између терминала и жице, што је уобичајена тачка квара.
3) Системска интеграција:
- Сигурне тачке монтаже:Конектори морају бити дизајнирани са интегрисаним држачима или језичцима за безбедну монтажу на каросерију или компоненту возила, спречавајући да цео склоп резонује.
- Модуларност и заптивање:Многи конектори интегришу заптивне отворе; они морају задржати своја еластомерна својства и отпорност на компресију током читавог века трајања вибрација како би спречили улазак влаге.
Закључак: Темељни стуб електрификације аутомобила
Како возила еволуирају у електричне (ЕВ) и аутономне (АДАС) платформе, значај конектора отпорних на вибрације{0}} само се појачава. ЕВ преносе веће струје и осетљивије мреже сензора ниског{2}}напона, где је стабилан отпор контакта најважнији за безбедност батерије и тачност контролног система. Конектор више није пасивни мост већ активна сигурносна компонента.
Испуњавање строгих стандарда за замор од вибрација је стога сведочанство квалитета конектора и предуслов за његову употребу у модерним возилима. Представља инжењерски тријумф стварања стабилне, статичне електричне везе унутар дубоко динамичног механичког света. И за произвођаче аутомобила и за добављаче, то је неуморна потрага за нултим електричним прекидима-потрага која обезбеђује да је свака веза поуздана као и само возило.
